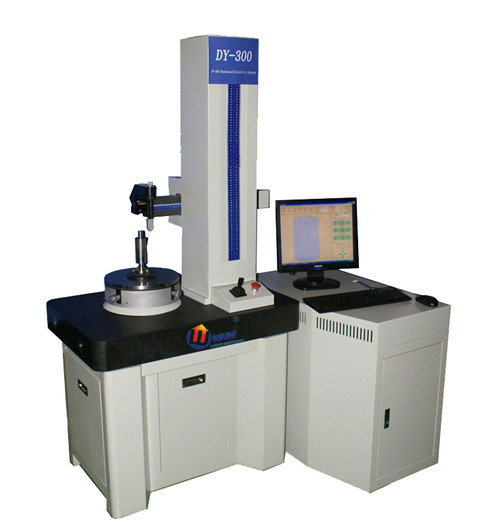

MC012系列圓柱度測量儀
MC012系列（DY-300）
一、DY-300圓柱度測量儀應用范圍：
DY-300圓柱度測量儀主要用于測量各種規則、不規則的環形工件的圓度、圓柱度、直線度、同心度、同軸度、平面度、平行度、垂直度、表面波紋度，間斷表面等的測量，并可對工件進行頻譜分析、波高分析、偏心、軸彎曲度分析、跳動量分析等。
二、DY-300圓柱度測量儀主要特點：
1.高精度的回轉測量轉臺采用空氣靜壓軸承結構，儀器主軸精度高不磨損，使用壽命長；
2.數據采集采用德國HEIDENHAIN公司進口精密圓光柵及相關技術，定位精確，穩定性好；
3.儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
4.儀器配置各種規格、長度的紅寶石測針，并可根據用戶的測量需求，設計專用的測頭及工裝夾具；
5.具有強大的分析功能，如：直線度、圓柱度、平面度、平行度、同軸度、同心度、波紋度分析、波高分析等。可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值；
6.測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇。
三、DY-300圓柱度測量儀主要參數
1.測量系統分辨率：0.01μm
2.示值誤差：±6%
3.儀器徑向誤差：(0.03+0.0004H)μm
4.儀器軸向誤差：0.06μm
5.傳感器沿Z軸導軌移動時的直線度：0.30μm/100mm
6.基準回轉軸線與Z軸導軌平行度：0.45μm/100mm
7.R軸導軌移動時直線度：0.5μm/100mm
8.測量最大外徑：Φ300mm
9.測量最小內徑：Φ2.5mm （最小可測Φ1.5mm需選配小測針）
10.測量最大高度: 500mm
11.承載重量：70Kg
12.工作臺臺面直徑：300mm
13.傳感器水平位移量：220mm
14.主軸轉速：5轉/分 |
